누수 검지 센서

누수 검지의 성능에 큰 영향을 주는 센서 주위 환경 변화와 유연성에 뛰어난 특성을 가지고 있어, 현재는 주로 빌딩, 데이터 센터와 병원 등에서 선택해 주시고 있습니다. 대량의 데이터 시대가 본격화됨에 따라 서버의 방열 대책으로 수냉화가 진행되고 있는 가운데 내장형의 용도로 선택해 주시는 등 용도가 확대되고 있습니다. 다양한 제품군으로 고객님의 요망에 답하고 있습니다.

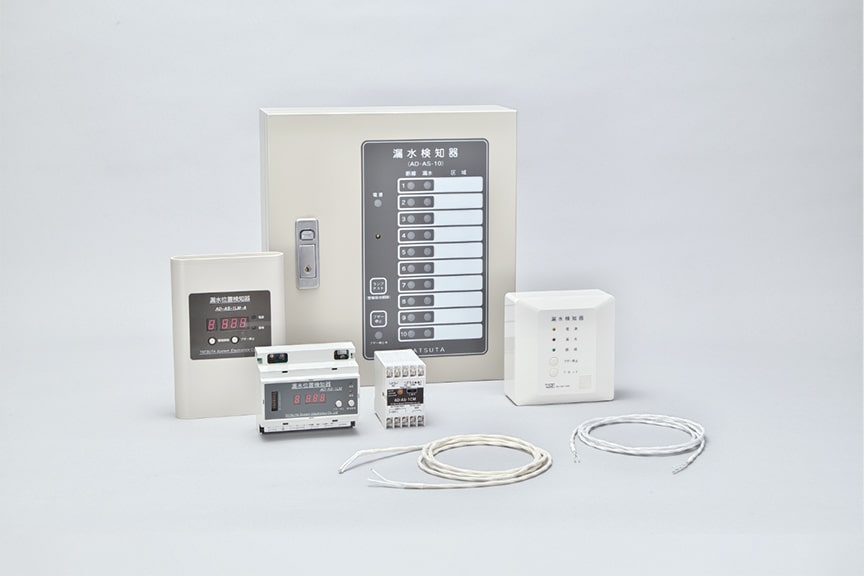

제품 특징

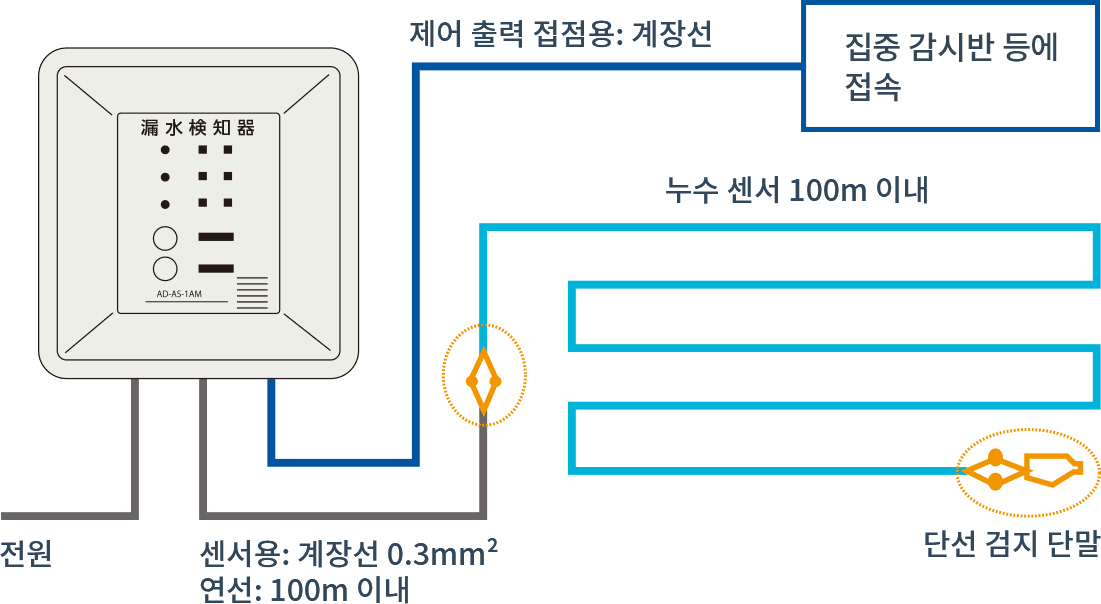

종합 방재 감시 시스템에 적합한 검지기입니다. 제어 출력 접점이 마련되어 있어서 여러 개의 검지기를 통해 집중 관리도 가능합니다.

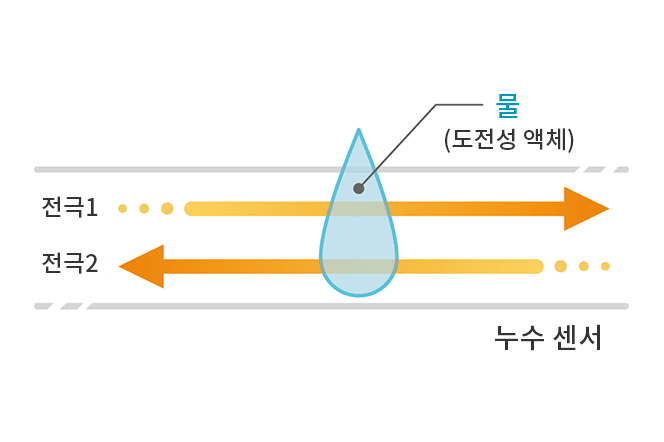

넓은 범위를 하나의 센서로 감시합니다. 센서는 어떤 부분에서도 물을 확실히 검지하는 라인 센서라 습기로 인해 오동작하는 일은 없습니다. 또한, 순수(純水), 산, 알칼리 용액도 검지 가능합니다.
단선 검지 기능도 부착되어 있습니다. 만일 센서가 단선됐을 경우에는 이를 검지해 경보음과 램프로 알려 줍니다.
부착이 간단하며 안전해 유지 보수가 용이합니다. 센서 전압은 AC 12.5V 이하의 소세력 회로라 안전합니다. 센서는 가요성이 뛰어나며 취급이 용이해 금속 상에서도 직접 설치가 가능합니다.

시공 사례

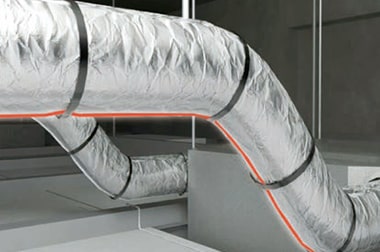

배관에 센서를 설치

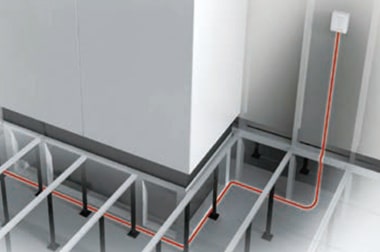

기기 주변에 센서를 설치

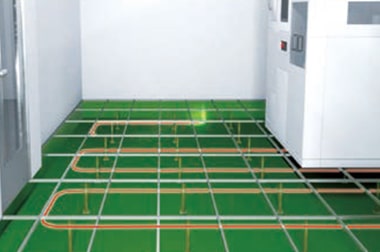

프리 액세스 아래에 센서를 설치

자료 다운로드

제품 상세 정보

검지기 일람

표준 타입

벽걸이

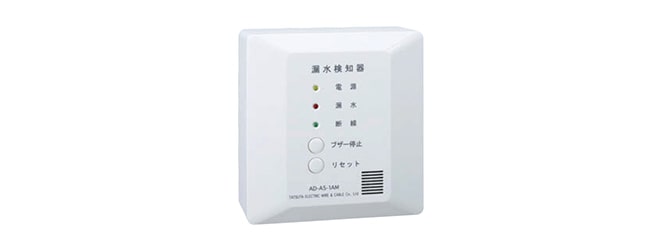

1회로용 AD-AS-1AM

검지 회로 수가 1회로인 검지기로 누수, 단선 경보는 램프(LED)로 표시하고 경보음이 울립니다.(제어 출력 접점도 검출할 수 있습니다.)
벽걸이

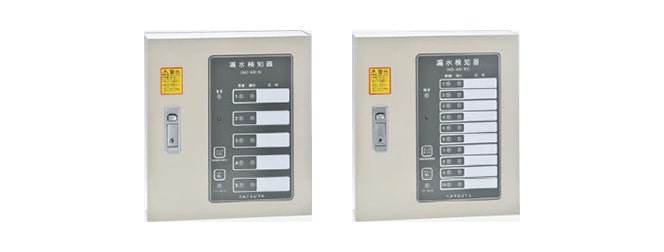

복수 회로용 AD-AS-5DRM, AD-AS-10DRM

검지 회로 수가 5, 10회인 것이 표준입니다. 이상에 대한 경보는 누수, 단선 램프(LED)와 경보음으로 알리며, 일괄 및 각 회로별로 제어 출력 접점을 검출할 수 있습니다.
내장용

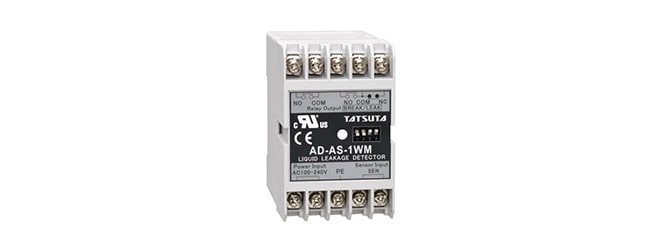

1회로용 AD-AS-1WM

배전반 내 DIN 레일에 설치하는 내장용입니다. 단선 검지 기능이 있습니다.
내장용

1회로 고감도용 AD-AS-1C-SR

배전반 내 DIN 레일 및 기기 내장용 고감도 검지기입니다. 고저항 액체(순수[純水], 약액 등)를 검지할 수 있습니다.
내장용

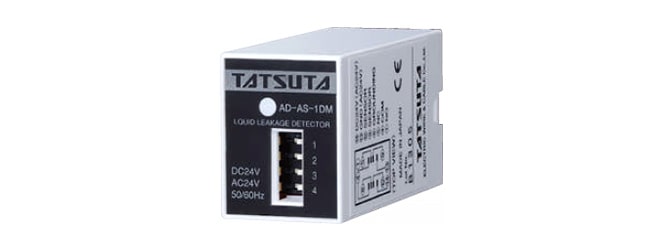

1회로용 AD-AS-1DM

배전반 내 DIN 레일에 설치하는 내장용입니다. AC/DC 전원을 사용하고 있습니다.

위치 검지 타입

벽걸이

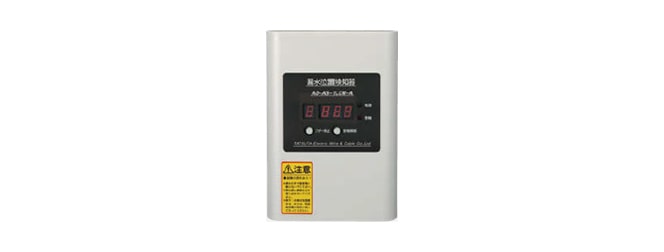

누수 위치 검지형 1회로용
AD-AS-1LCM-A(AC 전원형 아날로그 출력)

전용 센서와 함께 사용하면 누수 위치를 디지털 표시할 수 있습니다.
내장용

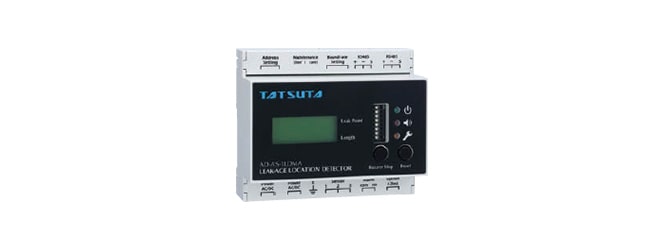

누수 위치 검지형 1회로용
AD-AS-1LDMA(AC/DC 전원 겸용)

전용 센서와 함께 사용하면 누수 위치를 디지털 표시할 수 있습니다.

검지기 사양

1회로용

사양/모델 번호	1회로용
사양/모델 번호	AD-AS-1AM	AD-AS-1WM	AD-AS-1DM	AD-AS-1C-SR
제품 사진
센서 회로 수	1
전원 전압	AC100V～240V		AC24V、DC24V	AC100V、AC200V
주파수	50/60Hz
센서 인가 전압	AC 2.8V 이하	AC 5.3V 이하	AC 5.3V 이하	AC 2.8V 이하
누수 경보	적색 LED 램프 점멸 / 경보 울림	주황색 LED 점멸
단선 경보	적색 LED 램프 점멸 / 경보 울림	주황색 LED 점멸
제어 출력 접점 정격 부하(저항 부하)	AC250V 6.0A、DC24V 6.0A	AC125V 0.4A、DC30V 2.0A
소비 전력	4.5VA 이하	2VA 이하	3VA 이하	2VA 이하
감도 조정	있음
체크 기능	있음	—
외형 사이즈(mm)	W120×H124×D55	W45×H72×D75	W22×H76×D87	W45×H72×D67
중량(kg)	약 0.3	약 0.12	약 0.08	약 0.18
본체 색상	아이보리 화이트	그레이

복수 회로용•누수 위치 검지기

사양/모델 번호	복수 회로용		누수 위치 검지형
사양/모델 번호	AD-AS-5DRM	AD-AS-10DRM	AD-AS-1LCM-A	AD-AS-1LDMA
제품 사진
센서 회로 수	5	10	1
전원 전압	AC100V～240V		AC100V～AC240V	AC24V、DC24V
주파수	50/60Hz
센서 인가 전압	AC 5.5V 이하		AC 5.5V 이하	AC 12.5V 이하
누수 경보	적색 LED 램프 점멸 / 경보 울림		적색 OED 램프 점등/경보 울림/ 누수 위치를 디지털 표시/4-20mA 아날로그 출력
단선 경보	적색 LED 램프 점멸 / 경보 울림		적색 LED 램프 점등 / 경보 울림/’___’ 표시
제어 출력 접점 정격 부하(저항 부하)	AC125V 0.4A、DC30V 2.0A		AC125V 0.4A、DC30V 2.0A
소비 전력	12VA 이하	20VA 이하	5W 이하	5W 이하
감도 조정	있음
체크 기능	있음		—
외형 사이즈(mm)	W300×H330×D100		W180×H125×D35	W106×H96×D57
중량(kg)	약 5.5		약 0.3	약 0.25
본체 색상	밝은 베이지(57Y7/1)		그레이

센서 일람

표준 타입

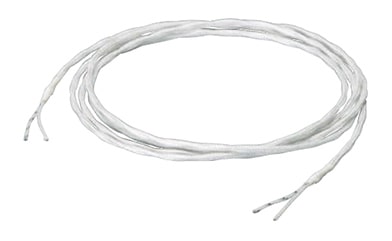

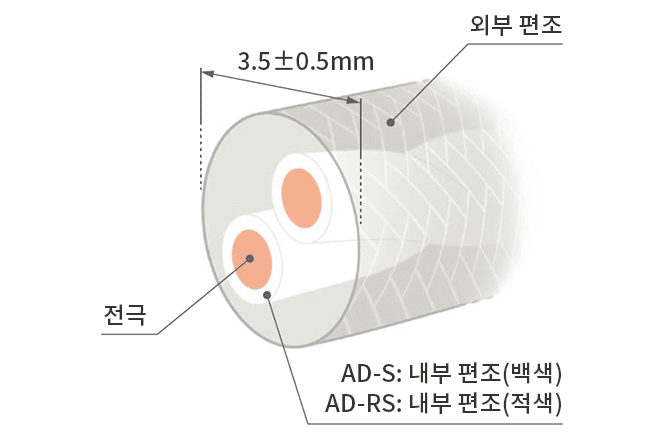

비(非)발색 타입AD-S 센서
센서 라인 형태의 센서로 미량의 도전성 액체 누수도 검지합니다.

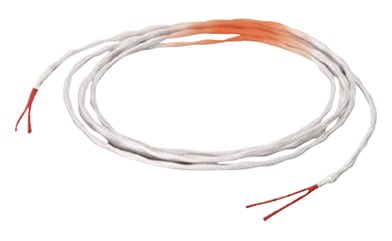

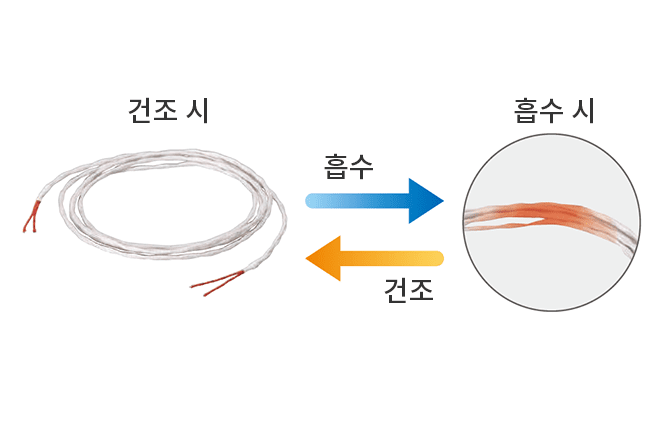

발색 복귀 타입AD-RS 센서
흡수 부분이 붉게 발색되며, 마르면 원래(백색) 상태로 돌아옵니다.

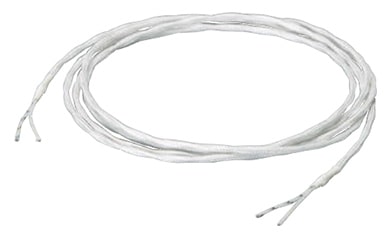

발색 타입AD-HS 센서
흡수하면 센서 표면이 붉게 발색됩니다. 건조 후에도 적색은 남습니다.

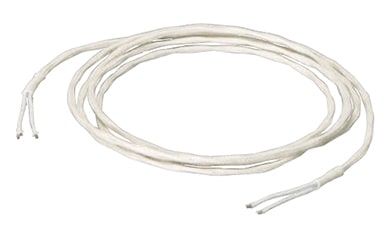

내열 난연 타입FR-AD 센서
난연 섬유를 사용하여 120℃까지 내열성이 있습니다.

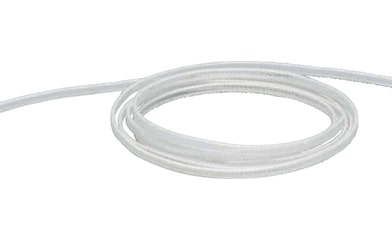

플랫 타입AD-FH 센서
플랫형 센서입니다. 결로에 강하며 내습성, 복귀성이 뛰어납니다.

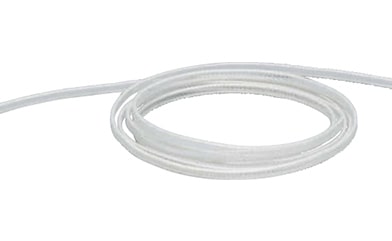

내약품 타입AD-FH-S 센서
전극에 SUS를 사용한 내구성이 뛰어난 센서입니다.

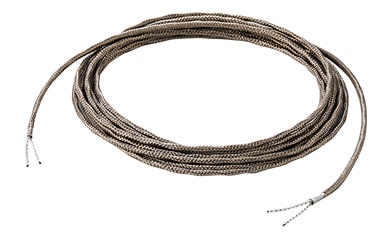

난연 타입AD-BRS 센서
난연 규격 NFPA262(구 UL910)에 준거한 난연 타입의 센서입니다. 내약품성도 뛰어납니다.

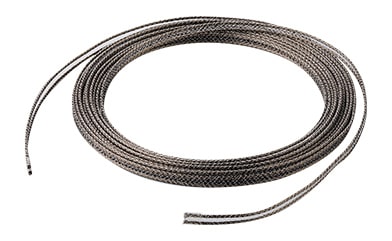

난연 플랫 타입AD-BFS 센서
난연 규격 NFPA262(구 UL910)에 준거한 난연 타입의 플랫형 센서입니다. 내약품성도 뛰어납니다.

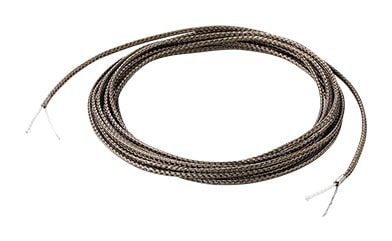

난연 세경 타입AD-BRS-S 센서
난연 규격 NFPA262(구 UL910)에 준거한 난연 타입의 세경형 센서입니다.
포인트 타입AD-S 센서
물이 고이는 장소에 설치합니다. 바닥 설치형 센서.

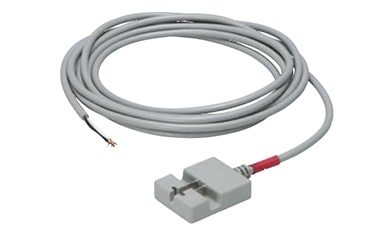

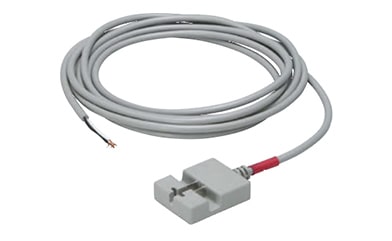

포인트 타입AD-PA-R
물이 고이는 장소에 설치합니다. 바닥 설치형 센서.
※단선 검지 단말 기능 내장

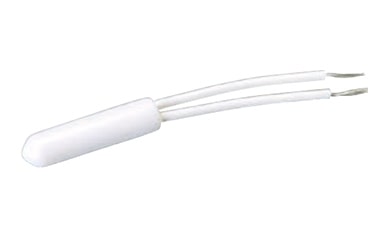

단선 검지 단말ZT-2
센서의 현장 시공용 단말입니다.

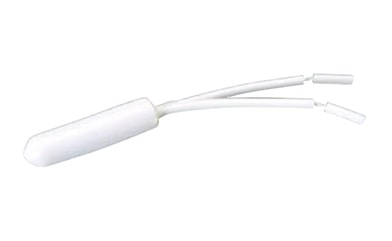

고감도형 검지기용 단선 검지 단말ZT-SR
고감도형 전용 단말입니다.

위치 검지 타입

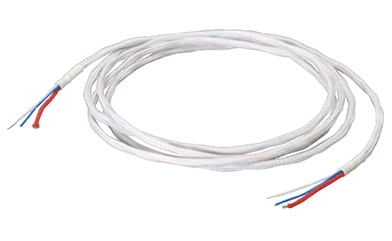

위치 검지 타입AD-LS 센서
누수 위치 검지형 전용 센서입니다.

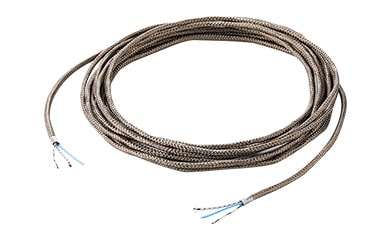

난연 위치 검지 타입AD-BRL 센서
난연 규격 NFPA262(구 UL910)에 준거한 난연 타입의 위치 검지 전용 센서입니다. 내약품성도 뛰어납니다.

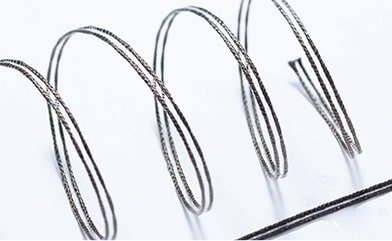

난연 위치 검지 플랫 타입AD-BFL 센서
난연 규격 NFPA262(구 UL910)에 준거한 난연 타입의 위치 검지 전용 플랫형 센서입니다. 내약품성도 뛰어납니다.

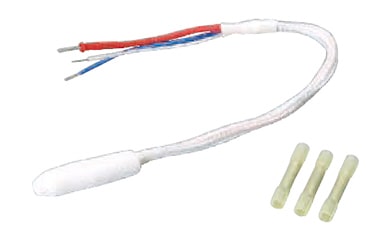

위치 검지용 단선 검지 단말ZT-L2
누수 위치 검지형 전용의 현장 시공용 단말입니다.

센서 고정구

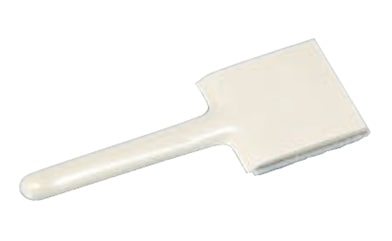

스티커(접착 테이프형)CA-14
센서 배선 고정용으로 스티커는 접착 테이프가 포함되어 있습니다.

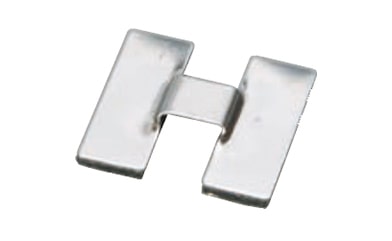

스티커(브리지형)SP-1SF
브리지 타입 스티커로 접착 테이프가 포함되어 있습니다.

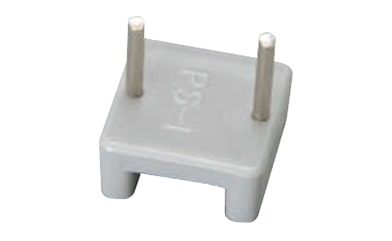

핀 새들(콘크리트 못 포함)PS-1
핀 새들은 콘크리트 못이 포함되어 있습니다.
※세키스이 제품

센서 사양

사양/모델 번호	AD-S 센서	AD-HS 센서	FR-AD 센서
제품 사진
전극 내층	전극1:주석 도금 연동선 0.3mm²에 플라스틱 단실 편조		전극1:주석 도금 연동선 0.75mm²에 유리 섬유 편조
	전극2:주석 도금 연동선 0.3mm²에 플라스틱 단실 편조		전극2:주석 도금 연동선 0.75mm²에 유리 섬유 편조
	－	적색 발색 실 개재(介在)	－
외층	플라스틱 실 편조		난연성(아라미드 섬유) 편조
외경	약 ø4mm		약 ø5mm
리드선	－
검지 감도	3ml 이하…1방울(0.05ml) 1초로 물방울 적하※1

※1 당사 출하 시 설정

사양/모델 번호		AD-FH 센서	AD-FH-S 센서	AD-PA 센서	AD-LS 센서
제품 사진
전극 내층	전극1	주석 도금 연동선 0.3 mm²에 플라스틱 단실 편조	SUS316 0.33 mm²에 플라스틱 단실 편조	스테인리스 판(1mm)	주석 도금 연동선 0.3 mm²에 플라스틱 단실 편조
	전극2	주석 도금 연동선 0.3 mm²에 플라스틱 단실 편조	SUS316 0.33 mm²에 플라스틱 단실 편조	스테인리스 판(1mm)	주석 도금 연동선 0.3 mm²에 플라스틱 단실 편조
	전극3	－			저항선 ø0.4에 플라스틱 단실 편조
외층		플라스틱 실 편조		연질 PVT 수지 몰드	플라스틱 실 편조
외경		약 6.5mm✕2.0mm		약 40mm✕50mm✕14mm	약 ø3.5mm
리드선		－		MF-VCTF0.5mm²3.5m	－
검지 감도		센서 리크 길이…60mm～90mm(참고 물의 양: 14～18ml)		수위 10mm 이상	3ml 이하…1방울(0.05ml) 1초로 물방울 적하

사양/모델 번호		AD-BRS 센서	AD-BFS 센서	AD-BRS-S 센서	AD-BRL 센서	AD-BFL 센서
제품 사진
전극 내층	전극1	주석 도금 연동선 0.33 mm²에 도전 ETFE 피복 PPS 단일 필라멘트 (0.25mm) 편조	주석 도금 연동선 0.33 mm²에 도전성 ETFE 피복(검은색) 현무암 섬유 편조	주석 도금 연동 연선 0.33 mm²	주석 도금 연동선 0.33 mm²에 도전성 ETFE 피복(검은색) PPS 단일 필라멘트(ø 0.2mm) 편조	①과 ②의 연선에 현무암 섬유 편조 주석 도금 연동선 0.33 mm²에 도전 ETFE 피복(검은색) 주석 도금 연동선 ø 0.51 mm에 ETFE 절연 전선(노란색)
	전극2	주석 도금 연동선 0.33 mm²에 도전 ETFE 피복 PPS 단일 필라멘트 (0.25mm) 편조	주석 도금 연동선 0.33 mm²에 도전성 ETFE 피복(검은색) 현무암 섬유 편조	주석 도금 연동 연선 0.33 mm²에 PPS 단일 필라멘트(0.25mm) 편조	FEP선	③과 ④의 연선에 현무암 섬유 편조 저항선 ø 0.40mm에 도전 ETFE 피복(검은색) 주석 도금 연동선 0.5mm²에 FEP 절연 전선 (파랑색)
	전극3	－			저항선 ø 0.40mm에 도전성 ETFE 피복(검은색) PPS 단일 필라멘트(ø0.25mm) 편조	－
외층		현무암 섬유 편조	ETFE 단일 필라멘트	현무암 섬유 편조	현무암 섬유 편조	ETFE 단일 필라멘트
외경		약 ø4mm	약 6.5mm✕약 2.2mm	약 ø 2.7mm	약 ø4mm	약 6.5mm✕약 2.2mm
리드선		－
검지 감도		3.0ml 이하	젖음 길이 100mm 이하	3.0ml 이하	젖음 길이 100mm 이하
