對漏水檢測性能有極大影響的感測器 因對周圍環境變化能夠出色應對，且靈活性優異，現在主要應用與大廈、數據中心、醫院等處。隨著大數據時代的正式到來，做為伺服器設備散熱措施的水冷化正在發展，用於嵌入伺服器等用途正不斷擴大。本公司以多樣化產品陣容滿足客戶需求。

產品特徵

  • 適用於綜合防災監控系統的檢測器。因設置了控制輸出接點，所以可以透過多個檢測器進行集中管理。
  • 能以單一感測器監控大範圍。感測器為任何部位皆可確實檢測水分的線形感測器，不會因潮濕而發生誤判。也可以檢測純水、酸性、鹼性溶液。
  • 也附有斷線檢測功能。萬一感測器斷線也可檢測到，並以蜂鳴器及指示燈來通知。
  • 設置簡單、安全，维护輕鬆。感測器電壓為AC 12.5V以下的弱電迴路，十分安全。感測器可撓性優異、易於操作，可直接安裝在金屬上。

施工示例

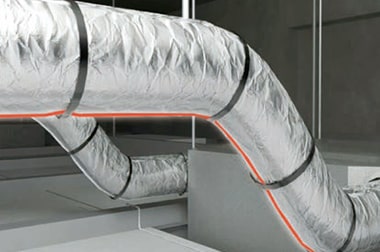

  • 在配管安裝感測器
    在配管安裝感測器
  • 在設備周圍安裝感測器
    在設備周圍安裝感測器

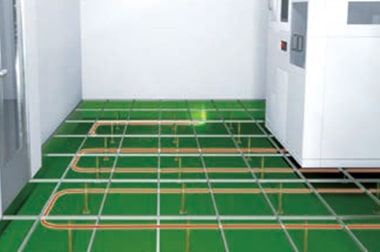

  • 在高架地板下安裝感測器
    在高架地板下安裝感測器

資料下載

產品詳細資訊

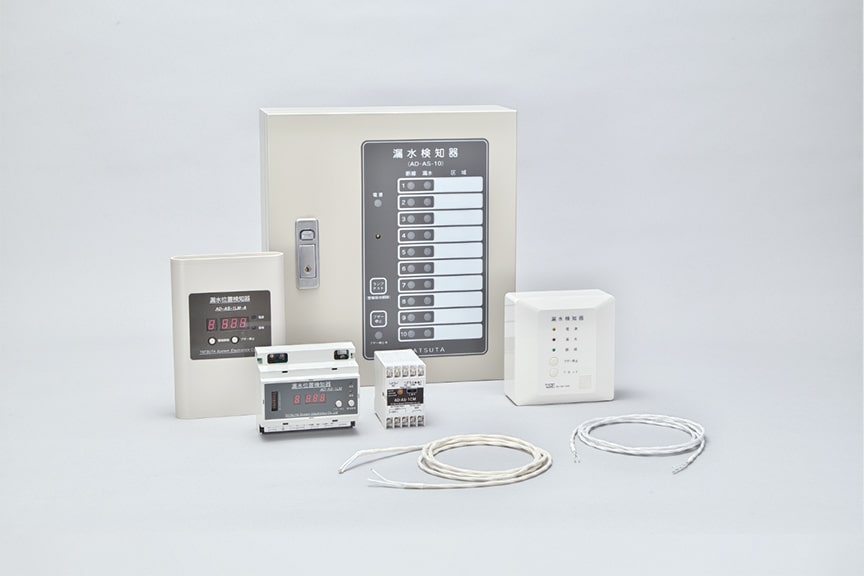

檢測器一覽

標準型

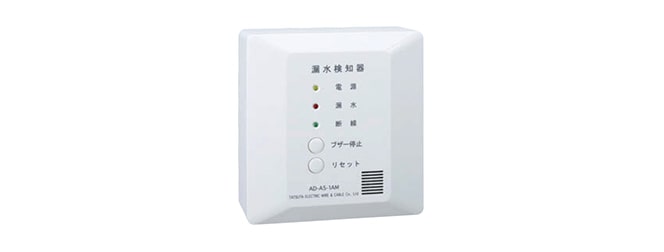

  • 1回路用 AD-AS-1AM
    壁掛
    單迴路用AD-AS-1AM
    檢測迴路為單迴路的檢測器，透過指示燈（LED）顯示漏水或斷線警報，並發出蜂鳴聲。（控制輸出接點也可以引出。）

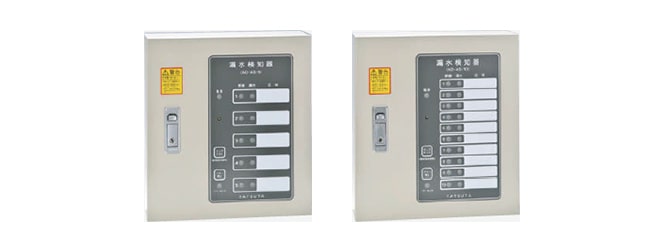

  • 複数回路用 AD-AS-5DRM、AD-AS-10DRM
    壁掛
    多迴路用 AD-AS-5DRM、AD-AS-10DRM
    標準檢測迴路數量為5或10個。異常警報均由漏水、斷線的指示燈（LED）及蜂鳴器發出，控制輸出接點可集中引出，也可依各迴路引出。

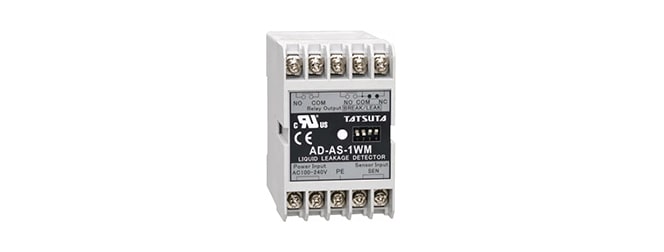

  • 1回路用 AD-AS-1WM
    嵌入用
    單迴路用AD-AS-1WM
    用於嵌入，安裝到控制盤內的DIN導軌上。具備斷線檢測功能。
  • 1回路高感度用 AD-AS-1C-SR
    嵌入用
    單迴路高靈敏度用 AD-AS-1C-SR
    用於嵌入DIN導軌及設備的高靈敏度檢測器。可檢測高電阻液體（純水、化學溶液等）。

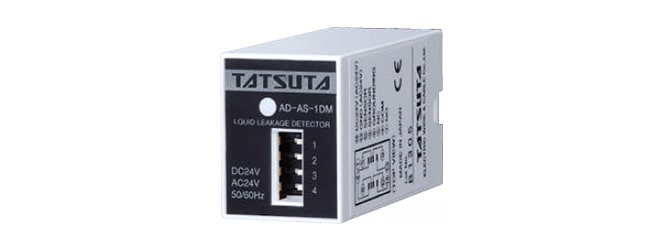

  • 1回路用 AD-AS-1DM
    嵌入用
    單迴路用 AD-AS-1DM
    用於嵌入，安裝到控制盤內的DIN導軌上。 採用AC/DC電源。
位置檢測型

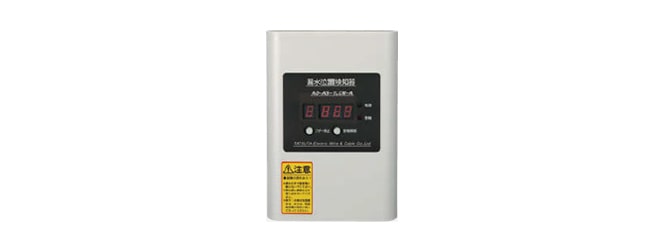

  • 漏水位置検知型1回路用 AD-AS-1LCM-A（AC電源型アナログ出力）
    壁掛
    漏水位置檢測型單迴路用
    AD-AS-1LCM-A（AC電源型模擬輸出）
    透過與專用感測器組合，能以數字顯示漏水位置。

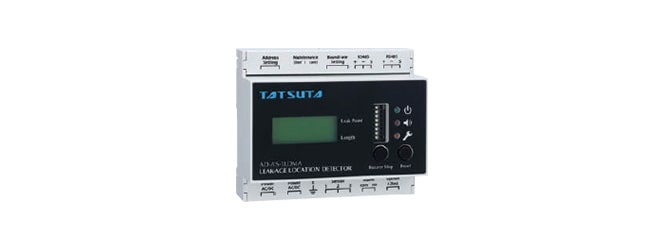

  • 漏水位置検知型1回路用 AD-AS-1LDMA（AC/DC電源兼用）
    嵌入用
    漏水位置檢測型單迴路用
    AD-AS-1LDMA（AC/DC電源兼用）
    透過與專用感測器組合，能以數字顯示漏水位置。

檢測器規格

單迴路用
規格 / 型號 單迴路用
AD-AS-1AM AD-AS-1WM AD-AS-1DM AD-AS-1C-SR
產品照片
AD-AS-1AM
AD-AS-1WM
AD-AS-1DM
AD-AS-1C-SR
感測器迴路數 1
電源電壓 AC100V～240V AC24V、DC24V AC100V、AC200V
頻率 50/60Hz
感測器施加電壓 AC2.8V以下 AC5.3V以下 AC5.3V以下 AC2.8V以下
漏水警報 紅色LED指示燈閃爍 / 蜂鳴器發聲 橘色LED閃爍
斷線警報 紅色LED指示燈閃爍 / 蜂鳴器發聲 橘色LED閃爍
控制輸出接點額定負載（阻性負載） AC250V 6.0A、DC24V 6.0A AC125V 0.4A、DC30V 2.0A
電力消耗 4.5VA以下 2VA以下 3VA以下 2VA以下
靈敏度調節 有
檢查功能 有 —
外形尺寸（mm） W120×H124×D55 W45×H72×D75 W22×H76×D87 W45×H72×D67
重量（kg） 約0.3 約0.12 約0.08 約0.18
外箱顏色 象牙白 灰色
多迴路用、漏水位置檢測器
規格 / 型號 多迴路用 漏水位置檢測型
AD-AS-5DRM AD-AS-10DRM AD-AS-1LCM-A AD-AS-1LDMA
產品照片
AD-AS-5DRM
AD-AS-10DRM
AD-AS-1LCM-A
AD-AS-1LDMA
感測器迴路數 5 10 1
電源電壓 AC100V～240V AC100V～AC240V AC24V、DC24V
頻率 50/60Hz
感測器施加電壓 AC5.5V以下 AC5.5V以下 AC12.5V以下
漏水警報 紅色LED指示燈閃爍 / 蜂鳴器發聲 紅色LED指示燈閃爍 / 蜂鳴器發聲 /
漏水位置以數字顯示 / 4-20mA模擬輸出
斷線警報 紅色LED指示燈閃爍 / 蜂鳴器發聲 紅色LED指示燈閃爍 / 蜂鳴器發聲 / 顯示‘_ _ _’
控制輸出接點額定負載（阻性負載） AC125V 0.4A、DC30V 2.0A AC125V 0.4A、DC30V 2.0A
電力消耗 12VA以下 20VA以下 5W以下 5W以下
靈敏度調節 有
檢查功能 有 —
外形尺寸（mm） W300×H330×D100 W180×H125×D35 W106×H96×D57
重量（kg） 約5.5 約0.3 約0.25
外箱顏色 淺米色（5Y7/1） 灰色
相關資料 資料下載

感測器一覽

標準型

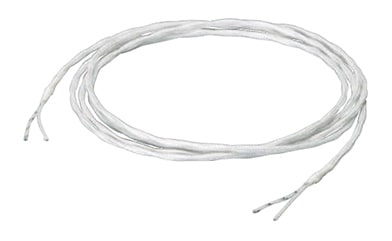

  • 非顯色型 AD-S感測器
    非顯色型AD-S感測器

    線狀感測器，即使只有微量導電性液體的漏液也可檢測。

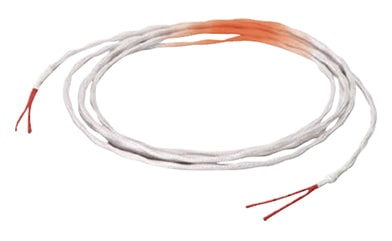

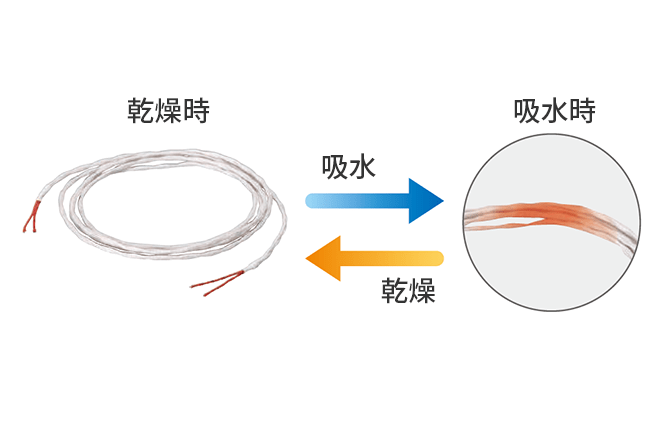

  • 顯色恢復型 AD-RS感測器
    顯色恢復型AD-RS感測器

    吸水部位變紅，乾燥後又恢復原色（白色）。

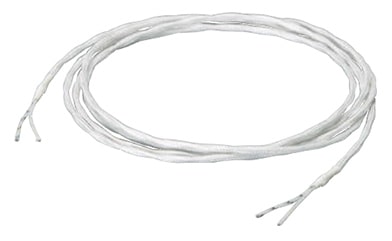

  • 顯色型 AD-HS感測器
    顯色型AD-HS感測器

    吸水後感測器表面變紅。乾燥後仍維持紅色。

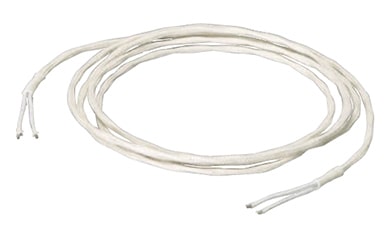

  • 耐熱難燃型 FR-AD感測器
    耐熱難燃型FR-AD感測器

    採用難燃纖維，具有至120℃為止的耐熱性。

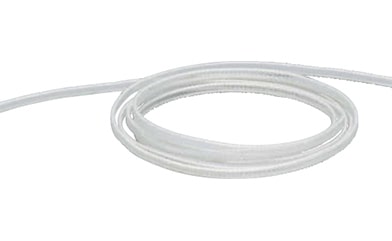

  • 扁平型 AD-FH感測器
    扁平型AD-FH感測器

    扁平型感測器。耐冷凝，具有優異防潮性、恢復性。

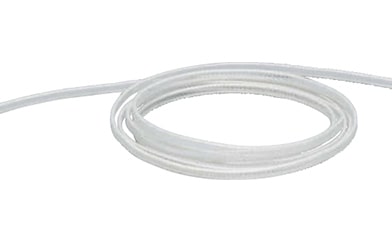

  • 耐化學品型 AD-FH-S感測器
    耐化學品型AD-FH-S感測器

    電極使用SUS，是一種高度耐用的感測器。

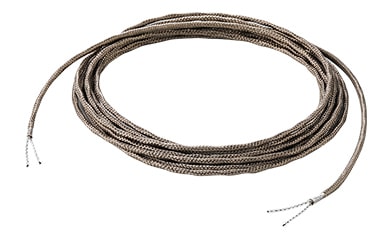

  • 難燃型 AD-BRS感測器
    難燃型AD-BRS感測器

    符合難燃標準NFPA262（原UL910）的難燃型感測器。同時具有優異的耐化學性。

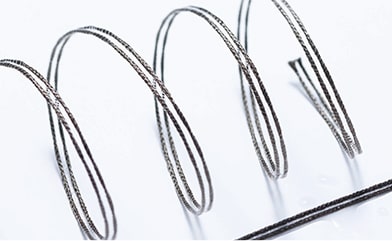

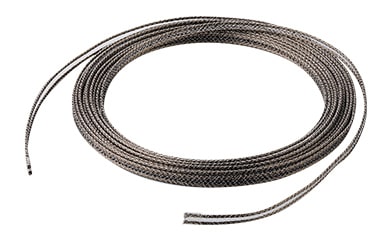

  • 難燃扁平型 AD-BFS感測器
    難燃扁平型AD-BFS感測器

    符合難燃標準NFPA262（原UL910）的難燃扁平型感測器。同時具有優異的耐化學性。

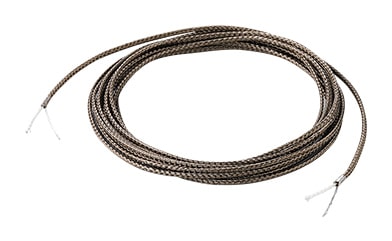

  • 難燃細徑型 AD-BRS-S感測器
    難燃細徑型AD-BRS-S感測器

    符合難燃標準NFPA262（原UL910）的難燃細徑型感測器。

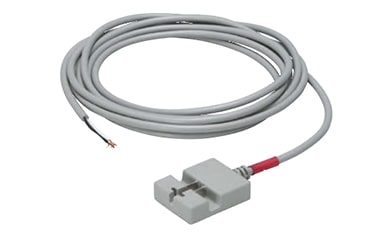

  • 點型 AD-PA-N
    點型AD-S感測器

    設置在水集中處。貼地型感測器。

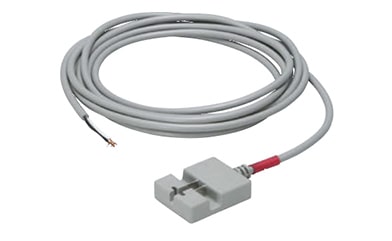

  • 點型 AD-PA-R
    點型AD-PA-R

    設置在水集中處。貼地型感測器。
    *內置斷線檢測端子功能

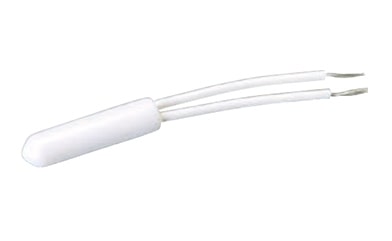

  • 斷線檢測端子 ZT-2
    斷線檢測端子ZT-2

    感測器現場施工用端子。

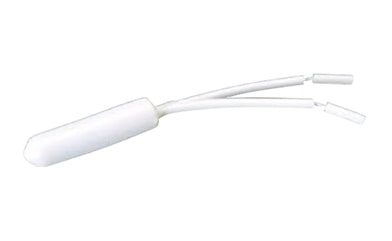

  • 高靈敏度型檢測器用斷線檢測端子 ZT-SR
    高靈敏度型檢測器用斷線檢測端子ZT-SR

    高靈敏度型專用端子。

位置檢測型

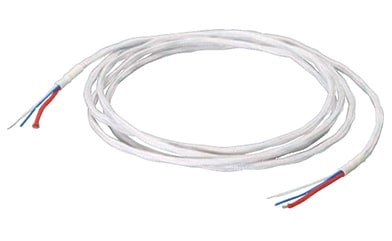

  • 位置檢測型 AD-LS感測器
    位置檢測型AD-LS感測器

    漏水位置檢測型專用感測器。

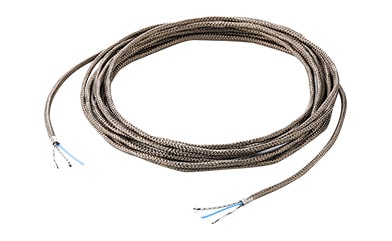

  • 難燃位置檢測型 AD-BRL感測器
    難燃位置檢測型AD-BRL感測器

    符合難燃標準NFPA262（原UL910）的難燃型位置檢測專用感測器。同時具有優異的耐化學性。

  • 難燃位置檢測扁平型 AD-BFL感測器
    難燃位置檢測扁平型AD-BFL感測器

    符合難燃標準NFPA262（原UL910）的難燃型位置檢測專用扁平型感測器。同時具有優異的耐化學性。

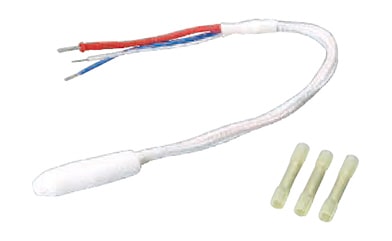

  • 位置検知用断線検知端末 ZT-L2
    位置檢測用斷線檢測端子ZT-L2

    漏水位置檢測型專用現場施工用端子。

感測器固定件

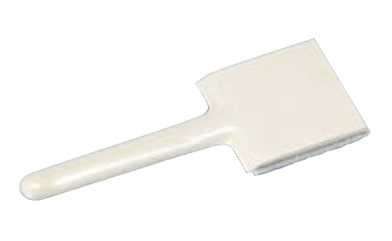

  • 粘貼固定器（膠帶型） CA-14
    粘貼固定器（膠帶型）CA-14

    用於固定感測器接線的粘貼固定器附膠帶。

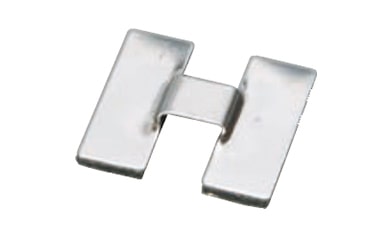

  • 粘貼固定器（橋型） SP-1SF
    粘貼固定器（橋型）SP-1SF

    橋型粘貼固定器。附膠帶。

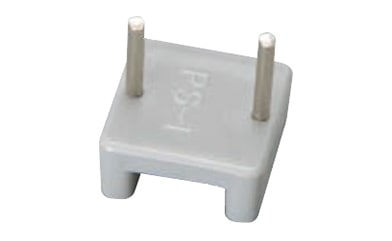

  • 釘線卡（附混凝土釘） PS-1
    釘線卡（附混凝土釘）PS-1

    釘線卡附混凝土釘。
    *積水製

感測器規格

規格 / 型號 AD-S感測器 AD-RS感測器 AD-HS感測器 FR-AD感測器
產品照片
AD-Sセンサー
AD-RSセンサー
AD-HSセンサー
FR-ADセンサー
電極內層 電極1：0.3mm2鍍錫軟銅線套塑膠單線編織層 電極1：0.75mm2鍍錫軟銅線
套玻璃纖維編織層
電極2：0.3mm2鍍錫軟銅線套塑膠單線編織層 電極2：0.75mm2鍍錫軟銅線
套玻璃纖維編織層
̶̶ 內含紅色顯色線 ̶̶
外層 塑膠線編織層 難燃性纖維（芳綸纖維）編織
外徑 約Φ4m 約Φ5mm
導線 ̶̶
檢測靈敏度 3ml以下...以1滴（0.05ml）/秒的速度滴水時*1

*1 本公司出貨時的設定

規格 / 型號 AD-FH感測器 AD-FH-S感測器 AD-PA感測器 AD-LS感測器
產品照片
AD-FHセンサー
AD-FH-Sセンサー
AD-PAセンサー
AD-LSセンサー
電極內層 電極1 0.3mm2鍍錫軟銅線
套塑膠單線編織層		 0.33mm2 SUS316
套塑膠單線編織層		 不銹鋼板（1mm） 0.3mm2鍍錫軟銅線
套塑膠單線編織層
電極2 0.3mm2鍍錫軟銅線
套塑膠單線編織層		 0.33mm2 SUS316
套塑膠單線編織層		 不銹鋼板（1mm） 0.3mm2鍍錫軟銅線
套塑膠單線編織層
電極3 ̶̶ Φ0.4電阻絲
套塑膠單線編織
外層 塑膠線編織層 軟質PVC樹脂模具 塑膠線編織層
外徑 約6.5mm×2.0mm 約40mm×50mm×14mm 約Φ3.5mm
導線 ̶̶ MF-VCTF0.5mm23.5m ̶̶
檢測靈敏度 感測器感應漏液長度…60mm～90mm（參考水量：14～18ml） 水位10mm以上 3ml以下...以1滴（0.05ml）/秒的
速度滴水時
規格 / 型號 AD-BRS感測器 AD-BFS感測器 AD-BRS-S感測器 AD-BRL感測器 AD-BFL感測器
產品照片
AD-BRSセンサー
AD-BFSセンサー
AD-BRS-Sセンサー
AD-BRLセンサー
AD-BFLセンサー
電極內層 電極1 0.33mm2鍍錫軟銅線套導電ETFE包覆PPS單絲
（0.25mm）編織層		 0.33mm2鍍錫軟銅線套導電ETFE包覆（黑色）玄武岩纖維編織層 0.33mm2鍍錫軟銅撚線 0.33mm2鍍錫軟銅線套導電ETFE包覆（黑色）PPS單絲（Φ0.2mm）編織層 ①與②的撚線套
玄武岩纖維編織層 0.33mm2鍍錫軟銅線以導電ETFE包覆（黑色） Φ0.51mm2鍍錫軟銅線和ETFE絕緣電線（黃色）
電極2 0.33mm2鍍錫軟銅線套導電ETFE包覆PPS單絲
（0.25mm）編織層		 0.33mm2鍍錫軟銅線套導電ETFE包覆（黑色）玄武岩纖維編織層 0.33mm2鍍錫軟銅撚線套PPS單絲（0.25mm）編織層 FEP線 ③與④的撚線套
玄武岩纖維編織層 Φ0.40mm電阻絲以導電ETFE包覆（黑色） 0.5mm2鍍錫軟銅線和FEP絕緣電線（藍色）
電極3 ̶̶ Φ0.40mm電阻絲套導電ETFE包覆（黑色）PPS單絲（Φ0.25mm）編織層 ̶̶
外層 玄武岩纖維編織層 ETFE單絲 玄武岩纖維編織層 玄武岩纖維編織層 ETFE單絲
外徑 約Φ4mm 約6.5mm×約2.2mm 約Φ2.7mm 約Φ4mm 約6.5mm×約2.2mm
導線 ̶̶
檢測靈敏度 3.0ml以下 浸潤長度100mm以下 3.0ml以下 浸潤長度100mm以下
相關資料 資料下載

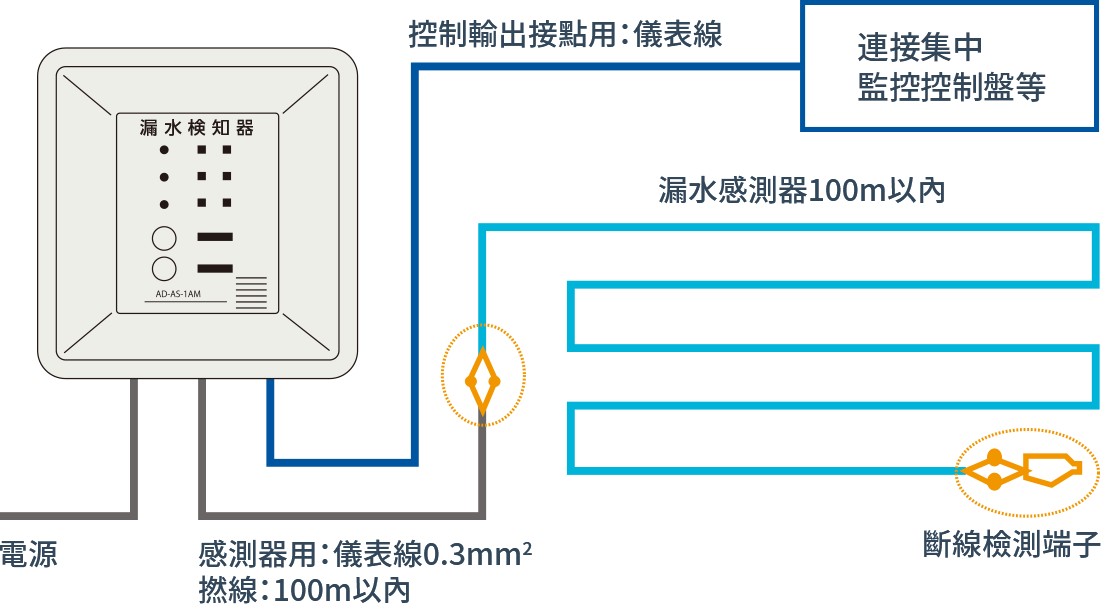

系統構成示例

システムの構成例

檢測原理

検知原理

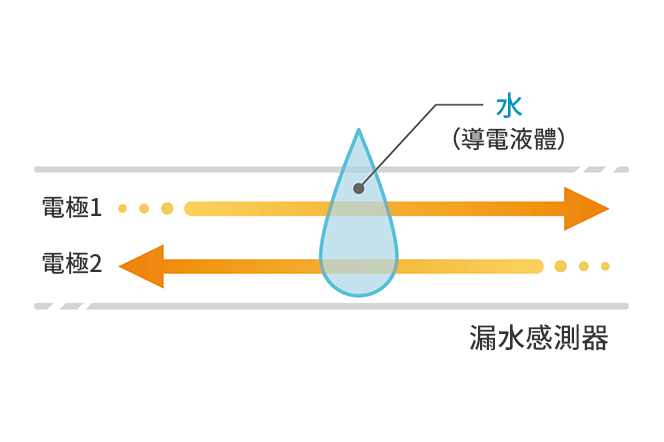

以水（導電液體）為介質在電極1-2之間形成電通路，電阻值減小，據此檢測到漏液。

特徵

活用電纜廠商的經驗知識製成的安心、安全的感測器

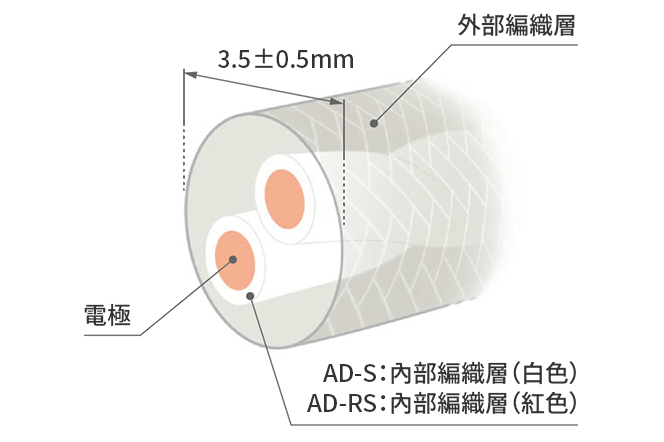

漏水センサー断面図（AD-S / AD-RSセンサー）
漏水感測器剖面圖（AD-S / AD-RS感測器）

感測器為任何部位皆可檢測漏水的線感測器，不會因潮濕而發生誤判。也可以檢測純水、酸性、鹼性溶液。

  • 優異環境特性 雙層結構，即使在濕熱環境（60℃95%RH）下也能正常運作。
  • 少量檢測（3ml以下：本公司標準靈敏度） 透過外部編織層吸收特性確實捕捉漏水。
優異施工性

感測器以柔軟材質製成，易於安裝、施工。且感測器電壓為AC 12.5V以下的弱電迴路，十分安全。

  • 施工示例 不挑配管、地板、牆壁、天花板等施工場地，無檢測死角，能夠構築細緻檢測網。
  • 在配管安裝感測器
    在配管安裝感測器
  • 在設備周圍安裝感測器
    在設備周圍安裝感測器

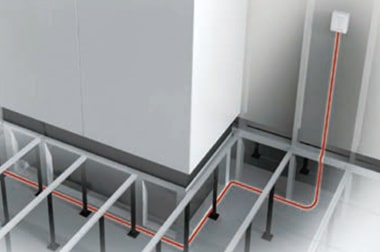

  • 在高架地板下安裝感測器
    在高架地板下安裝感測器
輕鬆確定漏水位置
輕鬆確定漏水位置
*圖片為意象圖
  • 位置檢測型 檢測器上會以m為單位數字顯示由感測器檢測出的漏水位置。也可以輸出位置數據。
  • 感測器變紅色（拓自達原創功能） 感測器吸水部位會變紅，能透過肉眼立即發現，可快速進行修復。
相關資料 資料下載
